污水处理厂格栅选型方案

发布者：成都优普环保设备工程有限公司 发布时间：2021/8/26 点击次数：1461

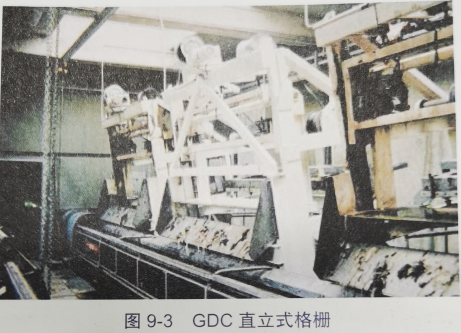

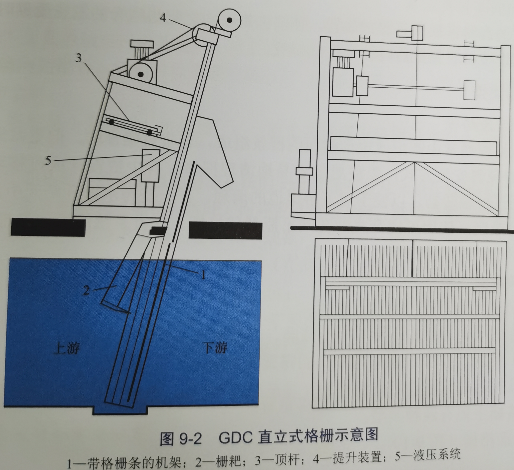

(1)手动清渣格栅        手动清理格栅通常由圆形或矩形截面的条组成，有垂直架设的，但更常采用与水平呈60°～80°的斜安装方式，以便更加容易地清理栅渣。有少数设计成可移动(通过滑槽)或者可通过枢轴转动，以便于对下游渠道的清理。在一些污水提升单元中，有时为降低操作维护的难度，使用可提升式冲孔网吊篮替代格栅。这类系统的操作清理并不简便因此通常仅用于间歇运行的情况(如旁路)。 (2)自动清渣格栅 ①前清式(清渣耙在迎水面)格栅        这种格栅的栅架通常由矩形或梯形截面、有着锐边或圆角边的栅条(降低被固体物质卡住的风险)组成。有些设备采用专门的筛架( Johnson型，间隙可以选择0.5mm至几毫米)或者穿孔板，非常适合用作细格栅(甚至用作滤网)。栅渣在格栅背面清除。前清式格栅主要有四种类型: a. DC曲面格栅          其条间隙为1025m，优点为具有较大的有效表面积和较简单的机械设计。        四个清渣粑安装在可以绕水平轴转动的机械臂上来清理格栅齿条。但为了避免堵塞的风险，建议在其上游设置一个砂石拦截井这种类型的格栅非常适用于水中没有过量栅渣且安装渠道较浅的中等规模水厂。 b.GDC往复清理的直格栅        栅条间隙在10～100mm之间，一般垂直或与水平呈80°安装。栅条顶端刚刚高出最高液面，接至一金属或混凝土平台。          栅条是由循环链式系统驱动的副刀和清渣把来清理的。该系统将栅渣提升到整个架的顶部然后翻转，使其掉落在一个稍微远离棚架的位置。通常使用自动清渣处理系统来清理顶部区域。         Climber格是一种特别坚固，机架高度较高(＞10m)的直立式格栅，其清渣粑带有齿条，并由小齿轮装置驱动。          并且杂质较少(如地表水取水)的来水时，可以采用移动式栅耙进行清理，它每次只清理一部分格栅面，并在清理完成后横向移动。 C.回转式格栅        这种间隙为3～15mm的格栅系统采用了连续链条栅架，这些具有特殊钩形的粑齿，通过串接轴连接形成环形格栅帘，栅渣被提送到顶部，然后在背面自行掉落。        把齿由连接臂(链节)和钩形端头组成。钩形端头错位推移离开齿，从而清理出栅渣，随后由一个转刷完成自动清理过程。 d.阶梯格栅        栅条间隙为3～15mm，格栅筛架由两组平行的栅片组成，一组为静片，一组为动片，两组栅片交替排列装配成阶梯形。        由一组链臂驱动移动栅片进行转动，逐级将栅渣向上提升，直至到达顶部排渣位置。 ②后清式(背耙式)格栅        某些格的清渣系统采用设在栅架背面的循环链条。虽然存在栅渣掉入下游水体中的风险，但是这种格栅可以用作对清渣能力要求很高的初级格栅，能够处理柵渣量很大的原水。
