uasb布水系统图

发布者：成都优普环保设备工程有限公司 发布时间：2022/5/7 点击次数：3325

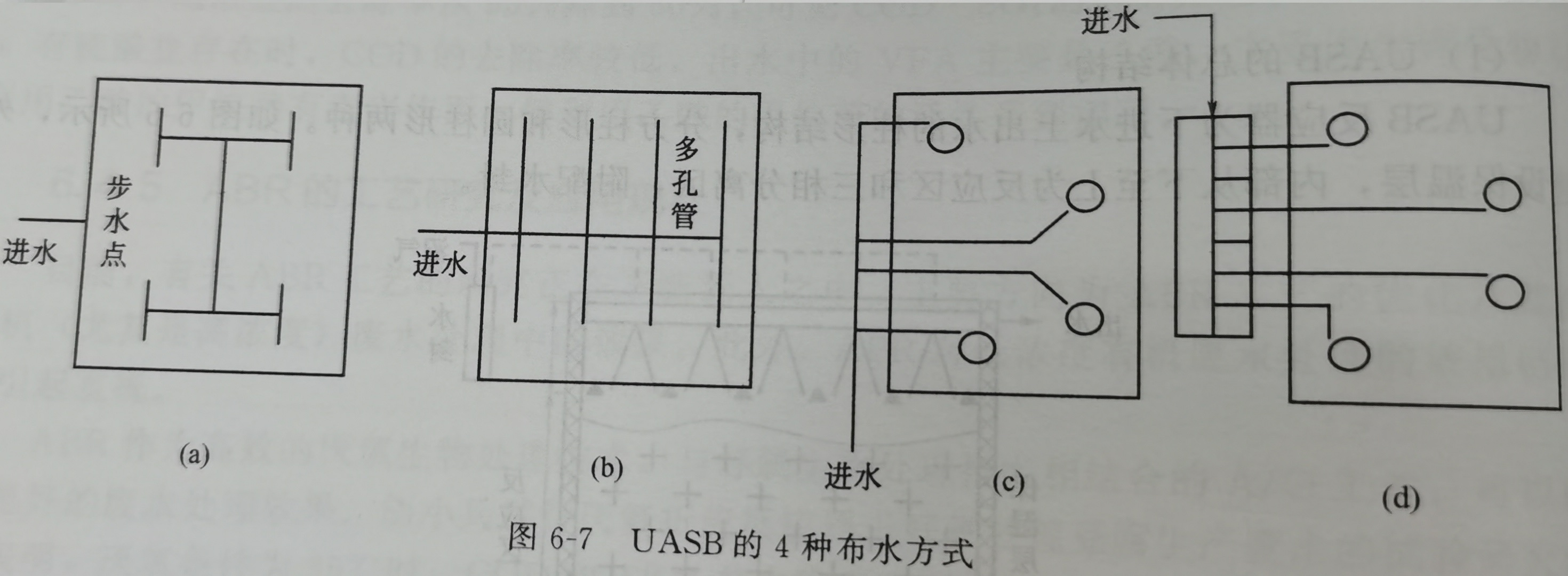

uasb布水系统图 uasb布水系统图           uasb布水器是UASB的重要组成部分，它使污水沿底面均布，在底部与污泥充分混合。如图所示，布水器的布水方式主要有等阻力布水、大阻力布水、逐点脉冲式布水和堰式布水4种。 进水        上流式厌氧污泥床反应器流程是：废水由反应器底部进入，靠水力推动，污泥在反应器内呈膨张状态，反应器下部是浓度较高的污泥床，上部是浓度较低的悬浮污泥床。有机物在污泥床中转化为甲烷和二氧化碳等。反应器的上方设置一个专门的气、液、固三相分离器，所产生的甲烷从上部进入集气系统，污泥则靠重力返回到下面的反应区，循环使用，上清液从上部排出，气体则在三相分离器下面进入气室而排出。        在反应器外增设沉淀池，能使污泥回流，也可增加反应器内生物量，去除悬浮物，改善出水水质，缩短投产期。如果发生污泥大量上浮，也可通过回收污泥以稳定工艺。污水经厌氧处理后，直接外排，设置外沉淀池更为必要。但如污水经厌氧处理后，还需进行好氧补充处理，可不设置外沉淀池。这样简化了流程，也方便运行。        升流式厌氧污泥床反应器易发生短流现象，且设备缓冲能力小，对水质和负荷较敏感，因此要求进水和负荷相对稳定，管理操作要规范。它与普通消化池相比进水中允许的悬浮物浓度要低得多，特别是难消化的有机污染物固体。        ①进水配水系统进水配水系统主要是将废水尽可能均匀地分配到整个反应器，具有UASB反应器主要由以下几部分构成一定的水力搅拌功能。        ②反应区其中包括污泥床区和污泥悬浮层区，有机物主要在这里被厌氧菌所分解，是反应器的主要部位。        ③三相分离器        零由沉淀区、回流缝和气封组成，其功能是把沼气、污泥和液体分开污泥经沉淀区沉淀后由回流缝回流到反应区，沼气分离后进入气室。三相分离器的分离效果将直接影响反应器的处理效果。        ④出水系统其作用是把沉淀区表层处理过的水均匀地加以收集，排出反应器。        ⑤气室也称集气罩，其作用是收集沼气。        ⑥浮渣清除系统其功能是清除沉淀区液面和气室表面的浮渣。如浮渣不多可省略。        ⑦排泥系统其功能是均匀地排除反应区的剩余污泥。        UASB反应器的断面形状一般为圆形或矩形。反应器常为钢结构或钢筋混凝土结构。当采用钢结构时，常采用圆形断面；当采用钢筋混凝土结构时，则常用矩形断面。由于三相分离器的构造要求，采用矩形断面便于设计和施工。        uasb布水系统图UASB反应器的断面形状一般为圆形或矩形。反应器常为钢结构或钢筋混凝土结构。当采用钢结构时，常采用圆形断面；当采用钢筋混凝土结构时，则常用矩形断面。由于三相分离器的构造要求，采用矩形断面便于设计和施工。
