MBR知识点六

发布者：成都优普环保设备工程有限公司 发布时间：2017/9/13 点击次数：4560

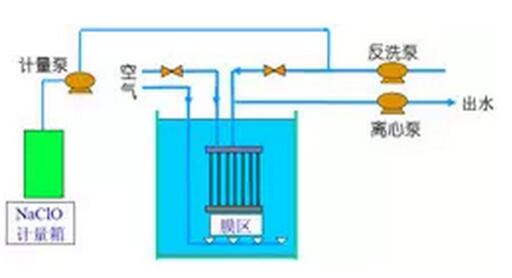

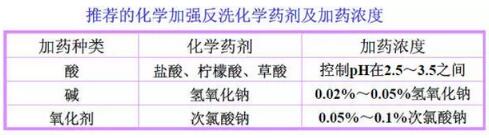

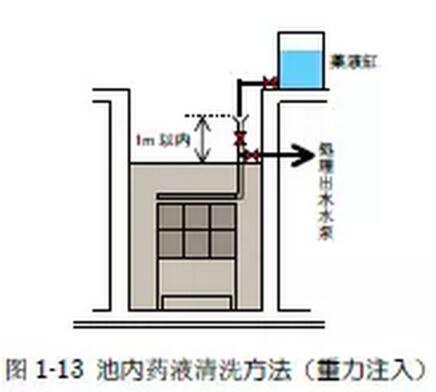

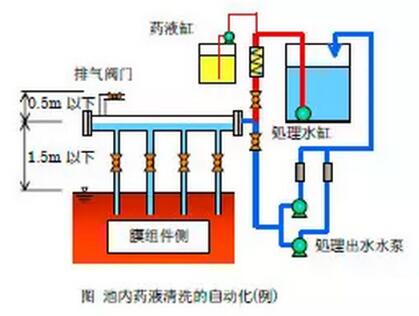

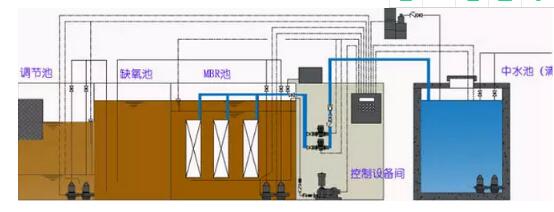

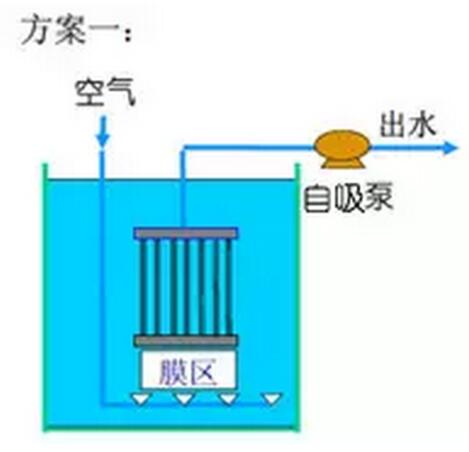

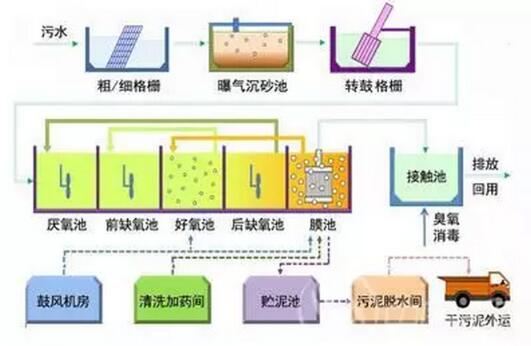

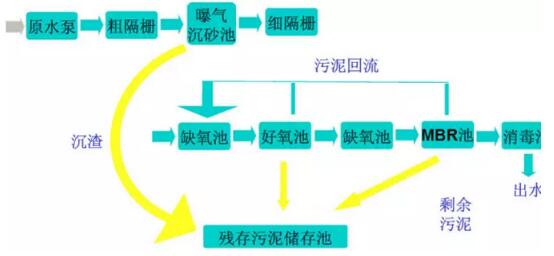

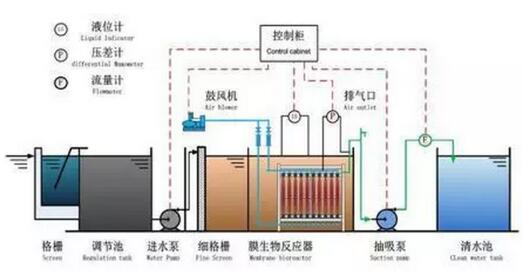

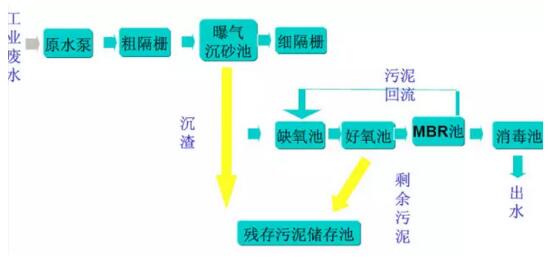

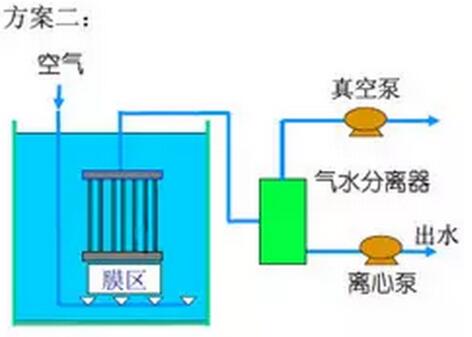

1膜生物反应器常规配套工艺 1.1 针对生活污水推荐典型工艺 1.1.1 以平板膜为核心膜组件   平板膜-膜生物反应器为核心工艺，其对预处理要求相对简单，前端设置2-3mm机械格栅对原水进行预过滤，基本能满足工艺要求。   1.1.2 以中空纤维膜组件为核心膜组件    中空纤维膜-膜生物反应器相对平板膜-膜生物反应器工艺，对预处理的要求更为严格，经过初过滤后还需要设置一道1mm的精过滤，从而确保毛发类物质不对中空膜造成缠绕，导致膜污染。   注意：对满足更为严格的出水标准，对A+MBR工艺进行不同工艺组合工艺再此不做分享。分享一组合工艺流程供大家参考。   1.2 针对工艺废水以去除有机物为主推荐典型工艺    注：如MBR系统内设置平板膜组件，则工艺路线上细格栅部分可取消。 1.3 针对工艺废水以去除氨氮为主推荐典型工艺  2膜生物反应器系统生物系统设计参数  2.1 缺氧池容积  •设计原则：氮容积负荷0.2kg-N/(m3.d)以下  •流入缺氧池的含氮量：Q1*C（氨氮）   •容积：Q1*C（氨氮）/0.2 以上 2.2 硝化池容积 •设计原则：氮容积负荷0.25kg-N/(m3.d)以下   •流入缺氧池的含氮量：Q1*C（氨氮） •容积：Q1*C（氨氮）/0.25 以上 注：硝化池容积考虑膜组件设置后的容积。   3膜生物反应器膜系统设计 3.1 MBR产水系统设计方案 3.2 中空纤维膜辅助系统设计 3.2.1MBR反洗气洗系统   3.2.2 MBR反洗加药    3.2.3 MBR CEB系统            有机物污染通过碱洗效果明显、盐结垢通过酸洗效果明显的原理，将化学加强反洗程序引入到MBR膜的运行过程中。通过类似于低强度的化学清洗的操作，将MBR膜的污染消除在刚形成的阶段，阻止膜污染得不到及时恢复形成协同恶化的效应。    3.3 平板膜辅助系统设计 3.3.1 重力式加药系统 3.3.2 自动加药系统    4膜生物反应器膜曝气系统设计 4.1 以生物需要量计算空气量   ① 去除对象含氮量 剩余汚泥中的含氮浓度设为6％、剩余汚泥的发生量设为流入BOD的45％（为实际试验结果）。所以、去除对象含氮浓度NR为 NR＝50（进水总氮）－200×0.45×0.06（剩余污泥含氮量）＝44.6mg/L 去除对象含氮浓度NR设为被全量硝化、循环液（返送）量设为400%、则脱氮池中的去除氮量为、 NR×（4/5） （80%的总氮去除率） ② BOD氧化所需要的氧气量 去除为脱氮池去除BOD后剩余部分的BOD量。如伴随NO3的脱氮被消费的单位BOD量为α（α＝2.8kg-BOD/kg-N）（每去除1kg氮，需要消耗2.8kgBOD）、日平均汚水量为Q（m3/d）、则伴随脱氮需去除的BOD量Q×200mg/L(进水BOD值)－Q×α×NR×（4/5）（缺氧反硝化消耗BOD值） 如BOD氧化所需要的单位氧气量设为a（a＝0.5kg-O2/kg-BOD）（每去除1kgBOD，需要消耗0.5kgBOD）、则BOD氧化所需要的氧气量为 a×（Q×200mg/L－Q×α×NR×（4/5））÷1 000 … 1) ③ 氮的氧化所需要的氧气量 NH4＋2O2 → NO3－＋H2O＋2H+ 氮的硝化所需要的单位氧气量设为b（b＝64/14）、则氮的氧化所需要的氧气量为 Q×NR×b÷1 000 … 2 ④ 汚泥的内呼吸所需要的氧气量 曝气池容量为V（m3）、汚泥的内呼吸所消费的单位氧气量为c（c＝0.07g-O2/g-VSS）、MLVSS/MLSS比根据实际试验结果为0.7、则汚泥的内呼吸所需要的氧气量为 V×20kg/m3(污泥浓度MLSS)×c×0.7 … 3)   ⑤ 曝气池所需要的氧气量 根据1)、2)、3)为 Q×0.5×（200－100）÷1 000＋Q×0.206＋V×0.98＝0.256Q＋0.98V ⑥ 需要空气量 空气1m3中含0.277kg的氧气、氧气的溶解效率如设为3％、（重要参数） （0.256Q＋0.98V）÷0.277÷0.03＝30.81Q＋118.0V 4.2 以膜组件需要量计算空气量 为了确保膜分离装置运行时的膜面流速所需要空气量、每张膜支架如果设为11-12L/min（平板膜） 4.3  最终空气量   取4.1和4.2中最大值。
