旋流沉砂池构造及工作原理

发布者：成都优普环保设备工程有限公司 发布时间：2020/8/18 点击次数：22806

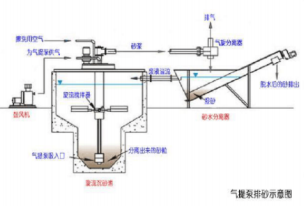

旋流沉砂池构造及工作原理       旋流式沉砂池除砂机在驱动装置的驱动下，池中搅拌叶轮旋转产生离心力，使水中的砂粒沿壁及池底斜坡集于池底的集砂斗中，同时将砂粒上粘附的有机物分离下来。沉集于砂斗内砂粒通过气提或砂泵提升至池外，作进一步砂水分离。 （1）规划尺度        旋流沉砂池是连续流的沉砂池，尺度是依照污水最大时流量进行规划的。 （2）旋流搅拌器        在旋流沉砂池内部有一个速度较慢的搅拌器，操控漩涡， 使砂粒下沉， 而悬浮于水中的有机物随出水排出。旋流搅拌器由池顶作业桥上的齿轮发动机传动。 （3）砂的排出办法        旋流沉砂池底部贮存的砂可主动排出，经过三种办法：池顶部装置的气提泵，靠外部鼓风机或厂内压缩空气提供气源。 在井内放置的叶轮砂泵池顶部装置的自吸砂泵。 （4）洗砂进程        空气或水流擦洗底部的沉砂，使其成砂浆状态以便砂泵能够将其排出，一起冲出砂粒间残留的有机物。 擦洗过的砂被抽送到一个气旋别离器，然后进入砂水别离器，进行最后的砂水别离，然后外运处置。 （5）气提泵排砂示意图气体泵， 装置在旋流沉砂池的顶部， 使用工厂压缩空气或许专用鼓风机供压缩空气，间歇地将砂从池底部抽出来，将砂浆提升至砂水别离器。 旋流沉砂池结构简介 （6）自吸砂泵排砂示意图        自吸砂泵， 是叶轮砂泵， 装置在旋流沉砂池的顶部，间歇地将砂从池底部抽出来，将砂浆提升至砂水分离器。 旋流沉砂池的排砂系统设计：         目前，城市污水处理厂的沉砂池基本上采用两种类型:一种是应用比较广泛的曝气沉砂池，通过池中一侧的空气管控制曝气，使污水形成具有一定速度的前进旋流(垂直于水流方向)，这种池型具有稳定的除砂效果;另一种是利用水力涡流除砂的旋流沉砂池(其旋流与水流方向基本一致)，具有池型简单、占地省、运行费用低、除砂效果好等优点，已越来越受到人们的重视。旋流沉砂池的排砂目前采用两种形式，一种是靠砂泵排砂，其优势在于设备少、操作简便，但砂泵的磨损问题也越来越受到用户的关注;另一种是气提排砂，其优势在于系统可靠、耐用，但设备相对较多。
